Prikazovalniki


LED 7 segmentni


LED 7 segmentni

Skupna Anoda (+)



1,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED 7 segmentni 4 mestni

Kontroler: TM1637

Delovna napetost: 3-5V

Komunikacija: serijska (CLK, DIO)

Dimenzije: 42 x 24 x 12mm

Barva: rdeča



Prenosi:   Shema   Library1   Library2



5,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1
TM1637 SOP20
TM1637 SOP20

LED 7 segmentni 8 mestni

Kontroler: MAX7219

Delovna napetost: 5V

Komunikacija: SPI

Dimenzije: 82 x 15 x 12mm



Prenosi:   Shema   Library   Library   Opis



7,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED 7 segmentni 8 mestni + 8 tipk + 8 LED

Kontroler: TM1638

Napajalna napetost: 5V

Prenosi:    Library



9,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED 7 segmentni 8 mestni + 16 tipk

Kontroler: TM1638

Napajalna napetost: 5V

Prenosi:    Library



9,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED 7 segmentni 4 mesetni + 3 tipke + piskač

Opis   Primeri

Shema1   Shema2



7,00 €

  • Razprodano

LED matrični


LED dot MATRIX - Wemos D mini

8x8 dot matrix LED

Dimenzija segmenta 8x8: 20x20mm

Podatkovni pini:

D1 mini GPIO Shield

D5         14         CLK

D7         13         DIN





Prenosi    Shema    Primer1    Primer2



7,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED dot matrix 8x8

Kontroler: MAX7219

Delovna napetost: 5V

Dimenzija segmenta 8x8: 32x32mm

Barva: rdeča

Komunikacija: serijska SPI



Prenosi: Library  (spremenite vrstico "#define USE_PAROLA_HW 0" in

                "#define USE_FC16_HW 1" v datoteki

                Arduino instalacija\libraries\MD_MAX72XX\src\MD_MAX72xx.h )

                Opis



4,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LED dot matrix 4x 8x8

Kontroler: MAX7219

Delovna napetost: 5V

Dimenzija segmenta 8x8: 32x32mm

Barva: rdeča

Komunikacija: serijska SPI



Prenosi: Library  (spremenite vrstico "#define USE_PAROLA_HW 0" in

                "#define USE_FC16_HW 1" v datoteki

                Arduino instalacija\libraries\MD_MAX72XX\src\MD_MAX72xx.h )

                Opis



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

OLED


OLED 0.96" 128x64 grafični

Resolucija: 128 * 64

Kontroler: SSD1306

Vmesnik: I2C

Napetost: 3V ~ 5V DC.

Delovna temperatura: -30 - 70°C.

Kontroler: SSD1306.

Dimenzije: 27 x 28 x 4 mm



Varianta s šestimi priključki omogoča tudi komunikacijo preko SPI vedila. V tem primeru je potrebno ustrezno prelotati upore na zadnji strani kot piše na samem prikazovalniku. Na tem prikazovalniku je potrebno še dodati kondenzator 100n na RES pin proti GND, lahko pa se poveže tudi na procesorski reset.



Prenosi: Library



8,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

OLED stojalo

Material: pleksi



4,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

OLED 1.3" 128x64 grafični

Kontroler: SSD1116

Resolucija: 128x 64

Barva: Bela

Dimenzija: 36 x 31mm

Aktivno polje: 30 x 15

Napajalna napetost: 5V

Delovna napetost: 3,3V

Komunikacija: I2C



Prenosi:    Library



10,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

OLED 2.42" 128x64 grafični

Kontroler: SSD1309

Napajalna napetost: 5V

Delovna napetost: 3,3V

Komunikacija: I2C



Prenosi:    Library



14,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD karakter prikazovalniki


Vsi karakter prikazovalniki vsebujejo popularni kontroler: HD44780

Vmesnik: paralelni 8/4 bit



Delovna napetost: 5V



Prenosi:   Library - originalna Arduino knjižnica

                  Primer

                 New Library - nova hitrejša knjižnica ki podpira tudi I2C in serijski protokol

                 Vmesnik za povezavo LCD na I2C




LCD 8x2 karakter moder

Povezave:   dimenzije



7,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 8x2 karakter zelen

Povezave:   dimenzije



7,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 16x2 karakter moder

 Osvetlitev: modra

Dimenzije: 80 x 35 x 11mm

Vidno polje: 64.5 x 16mm



Prenosi:   Dimenzije



8,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 16x2 karakter zelen

Osvetlitev: rumena

Dimenzije: 80 x 35 x 11mm

Vidno polje: 64.5 x 16mm



Prenosi:    Dimenzije



8,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 16x2 + I2C vmesnik

Osnoven I2C naslov: 0x27 ali 0x3F



Spodaj izberite barvo osvetlitve:

12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 16x2 stojalo

Material: pleksi



5,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 20x4 karakter moder

 Osvetlitev: modra

Dimenzije: 98 x 60 x 13mm

Vidno polje: 76 x 26mm

Opcija:  Vmesnik za povezavo LCD na I2C



10,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 20x4 karakter zelen

Osvetlitev: rumena

Dimenzije: 98 x 60 x 13mm

Vidno polje: 76 x 26mm

Opcija: Vmesnik za povezavo LCD na I2C



10,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 20x4 + I2C vmesnik

Osnoven I2C naslov: 0x27 ali 0x3F



Spodaj izberite barvo osvetlitve.

14,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 20x4 stojalo

Material: pleksi



6,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 16x2 karakter moder + tipkovnica

Kombinacija LCD prikazovalnika in tipkovnice

Priklop LCD: paralelno (glej shemo)

Priklop tipkovnice: analogno A0 (glej shemo)



Prenos:   shema



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD grafični prikazovalnik


LCD 5110 84x48 grafični moder

Napajalna/delovna napetost: 2,7-3,3V

Kontroler: PCD8544

Resolucija: 84 x 48

Komunikacija: serijska SPI

Dimenzije: 43x43mm

Osvetlitev: modra



Prenosi: Library



OPOZORILO: če ob prvem poizkusu ne vidite izpisa na prikazovalniku je potrebno nastaviti pravilen kontrast v programu. To storimo v programu z ukazom "display.setContrast(60);" . Vrednost  najprej spreminjajte v večjih korakih npr. 10, ko pa je izpis viden pa zmanjšajte testni korak da dobite najbolj optimalen prikaz.



9,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 192x64 grafični moder UC1609C

Napajalna napetost: opcija za LDO na vezju

Delovna napetost: 3.3V

Komunikacija: SPI

Barva: modro ozadje, beli znaki



Prenosi: Dimenzije    Library1    Library2

                Library U8glib

                Konstruktorja (U8X8_UC1609_SLG19264_4W_HW_SPI u8x8( /* cs=*/ 8, /* dc=*/ 10, /* reset=*/ 9); ali

                       U8G2_UC1609_SLG19264_1_4W_HW_SPI u8g2(U8G2_R0,  /* cs=*/ 8, /* dc=*/ 10, /* reset=*/ 9); )



11,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 192x64 grafični bel UC1609C

Opis zgoraj.

Barva: belo ozadje, črni znaki



11,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 192x64 grafični črn UC1609C

Opis zgoraj.

Barva: črno ozadje, beli znaki



11,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 128x64 grafični moder ST7567S

Kontroler:  ST7567S

Komunikacija: I2C

Napajalna napetost: 3,3 - 5V

Delovna napetost: 3,3V

Velikost: 56 x 46mm

Velikost osvetlitve: 51 x 27

Velikost aktivnega polja: 48 x 24

Barva: modro ozadje, beli znaki



Prenosi:    Library V2    LCD ST7567S 128X64 I2C.ino



konstruktor:    U8G2_ST7567_ENH_DG128064I_F_SW_I2C u8g2(U8G2_R0, SCL, SDA, U8X8_PIN_NONE);

Setup:    u8g2.setI2CAddress(0x3F * 2);   u8g2.begin();



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 128x64 grafični siv ST7567S



Opis zgoraj:

Barva: sivo ozadje, temno modri znaki



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 128x64 grafični črn ST7567S



Opis zgoraj.

Barva: črno ozadje, beli znaki



12,00 €

  • Razprodano

LCD 128x64 grafični moder ST7920

Kontroler: ST7920

Velikost: 94x70mm

Velikost-osvetlitve: 72x40mm

Velikost-aktivnega polja: 67x33mm

Barva: modro ozadje, beli znaki

Komunikacija: paralelna ali seriska SPI

Kontrast: trimer na displeju

Napajanje: 5V



Prenosi:    SPI priklop   Library     Library V2

Primer uporabe:

   #include "U8glib.h"

   U8GLIB_ST7920_128X64_1X u8g(13, 11, 2);// (sck, mosi, cs [, reset])



14,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 128x64 grafični rumen ST7920

Opis isto kot zgoraj razen barve.



14,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD 128x64 plastična maska

5,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT


LCD TFT 1.28 240x240 okrogel

Kontroler: GC9A01

Resolucija: 240x240 IPS

Napajalna napetost: 3.3V/5V

Komunikacija: SPI

Dimenzije:

    38 x 46 x 3mm (PCB brez sponk)

    Φ32,4 (LCD)



 Prenosi:    Primer uporabe    Knjižnica



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 1.3" 240x240

Kontroler: ST7789VW

Povezava: serijska SPI

Tip: IPS

Resolucija: 240 x 240 pik

napajalna napetost: 3,3V



Dimenzija: 27.8 x 39.2 x 3.0mm

Dimenzija aktivni del: 23.4 x 23.4 mm

Velikost pike: 0.0975 x 0.0975 mm



Delovna temperatura: -20 - 70°C



Priklopi na NodeMCU direktno po Library

1 - GND Ground

2 - VCC Power 3.3V

3 - SCL Serial clock pin. - D5

4 - SDA Serial data input - D7

5 - RES LCM Reset pin - D4

6 - DC Data/Command Control - D3

7 - BLK Backlight control pin



Prenosi:   Library    User_Setup.h



12,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 1.8" 128x160 z SD kartico

Kontroler: ST7735

Povezava: serijska SPI

Resolucija: 128x160

Vhodna napetost: 3-5V

Delovna napetost; 3.3V



Dimenzije: 58 x 35mm (rdeč),  54 x 45 (moder)

Območje displeja: 37 x 32mm



Prenosi:    Library    Primer    Primer



14,00 €

  • Na zalogi
  • Poslano v 2-14 dneh1

LCD TFT 2,4" 320x240 UNO touch

Kontroler: SPFD5408A

Velikost: 2.4"

Barvna globina: 262000

Napajalna napetost: 5V

Delovna napetost: 3.3V (napetostni pretvorniki na vezju)

Resolucija: 320x240

Touch: DA (4 pinski uporovni)



Prenosi:    libraray    touch



Popravki v knjižnici "MCUFRIEND_kbv.cpp":

              case 0x5408:

              _lcd_capable = 0 | REV_SCREEN | READ_BGR | INVERT_GS;

              // v primeru inverzne slike odstranite zadnji parameter v zgornji vrstici



Popravki v programu:

              v primeru če program ne zazna pravilnega kontrolerja (izpis na uart),

              zamenjajte inicializacijski string v programu "tft.begin(0x5408);")



16,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 2.4" 320x240 SPI

Kontroler: ST7789V, ILI9341



Resolucija: 240 x 320

Velikost: 2.4" (37 x 49 mm)

Komunikacija: SPI Serial (4 pin)

barvna globina: 262K

Napajanje: 3,3V - 5V

Delovna napetost: 3,3V

Dimenzije: 43 x 77 mm

Oprema: Čitalec SD kartic



Prenosi:   Library1    Library2    Primer uporabe



10,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

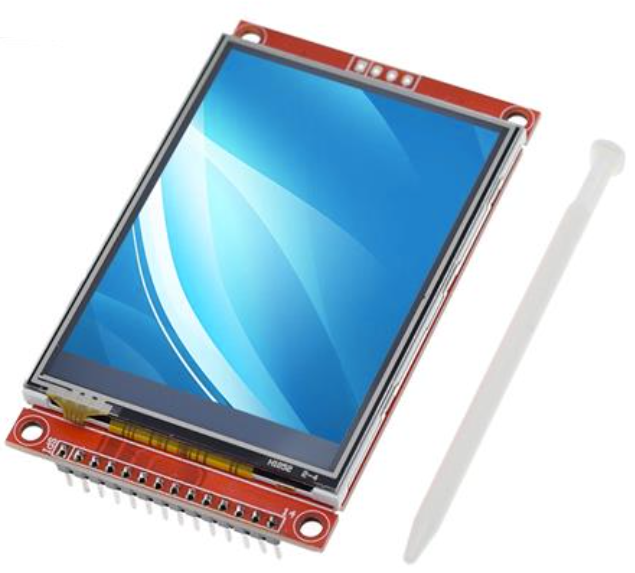

LCD TFT 2.4" 320x240 SPI TOUCH

Kontroler: ST7789V, ILI9341 touch



Resolucija: 240 x 320

Velikost: 2.4" (37 x 49 mm)

Komunikacija: SPI Serial (4 pin)

barvna globina: 262K

Napajanje: 3,3V - 5V

Delovna napetost: 3,3V

Dimenzije: 43 x 77 mm

Oprema: Čitalec SD kartic



Prenosi:   Library1    Library2    Primer uporabe



16,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 3,2" 320x480 Mega s SD čitalcem

Kontroler: HX8357

Napajalna napetost: 5V / 3,3V (direktno iz pinov Mega kontrolerja)

Delovna poraba 80 - 100mA

Resolucija: 320x480

Dimenzije: 90x54

Vidno polje: 68x45mm

Kartica: SD

Priklop: direktno na Mega kontroler



Prenosi:   Library



20,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 3,2" 320x480 UNO MEGA Touch SD

Kontroler: ILI9486

Napajalna napetost: 5V / 3,3V (direktno iz pinov UNO ali MEGA kontrolerja)

Delovna poraba 80 - 100mA

Resolucija: 320x480

Dimenzije: 86x56

Vidno polje: 74x49mm

Kartica: SD

Priklop: direktno na UNO ali  Mega kontroler



Prenosi:   Navodila in knjižnica



25,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 3,2" 240x320 Touch SD

Kontroler: ILI9341

Napetostni regulator: 3.3v

Kartica: SD

Format: 16 bit RGB565

Priklop: 2x20 Pin 2.54mm

Uporabno za: 8051 / AVR / PIC in ostale

Resolucija: 240 x 320 točk

Vidno območje: 48.6 x 64.8 mm

Dimenzije: 57.5 x 79.2 x 4.4 mm

Barve 262K



Prenosi in paramater:    Library QTFT  (UTFT myGLCD(ILI9341_16,38,39,40,41);)

                                           Library URTouch   (URTouch  myTouch( 6, 5, 4, 3, 2);)



Za lažji priklop na Mega kontroler lahko uporabite spodnji vmesnik.



25,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

Vmesnik LCD TFT Mega

Problem pri uporbi večjih TFT touch screen prikazovalnikov je da delujejo na 3,3V , ta vmesnik pa vsebuje 3,3V napajalnik,  napetostne pretvornike in priklope da lahko prikazovalnik priklopimo direktno na Mega kontroler.



Podpira: TFT 3.2'' 4.3'' 5.0'' 7.0''

Delovna napetost: 3,3V

Vodilo: 16bit



6,00 €

  • Na zalogi
  • Poslano v 1-2 dneh1

LCD TFT 3,5" 320x480 s touch screen RPI

 LCD vmesnik: SPI (32MHz) priklop direktno na Raspberry

Touch kontroler: XPT2046

Osvetlitev: LED

LCD tip: TFT

Resolucija: 320x480

Barvna globina: 65536



Prenosi:    library    popravki



28,00 €

  • Razprodano

Kupci so izbrali tudi:

DHT21
DHT21
I2C pretvornik
I2C pretvornik
Pleksi ohišje
Pleksi ohišje
Uno
Uno
Mega
Mega
